Et spesialbeslag skal passe en bestemt overgang. En tydelig skisse reduserer risikoen for at verkstedet og montøren tolker samme mål forskjellig. Start med plasseringen og funksjonen før du oppgir lengder.

Vis både plasseringen og profilens tverrsnitt

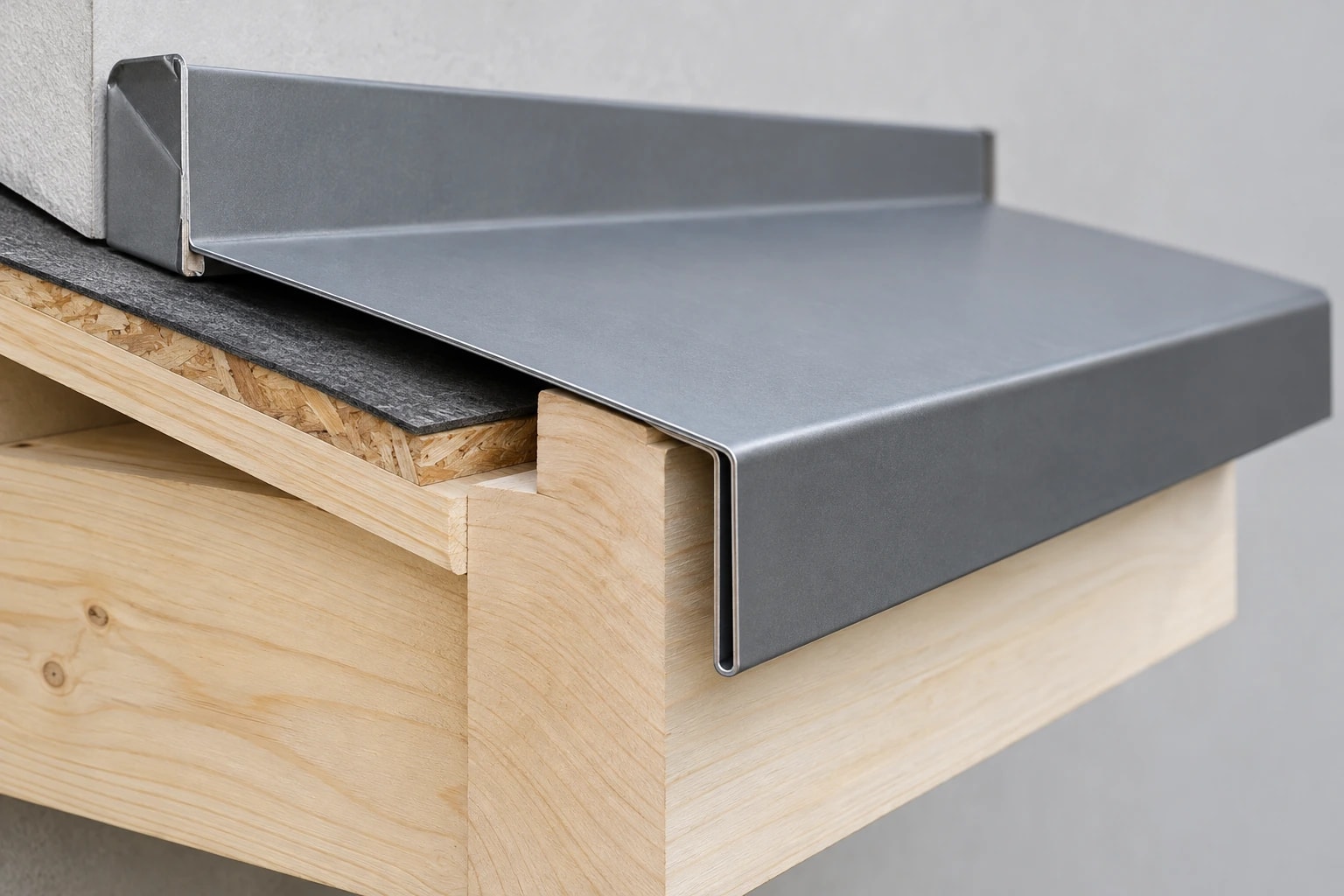

Et oversiktsbilde forklarer hvor beslaget skal sitte. Et tverrsnitt viser hvordan profilen skal bøyes rundt underlaget. Verform ber om mål og vinkler ved spesialtilpasning av sine beslag, mens RHEINZINK beskriver produksjon av profiler fra mål eller skisse.

Lag en skisse som viser hvilken side som vender ut og hvilken vei som er opp. Merk gjerne hvert knekkpunkt med en bokstav og la målene følge de samme bokstavene. En håndskisse kan være et godt utgangspunkt for avklaring; produksjonsgrunnlaget må bekreftes av den som har ansvaret.

Skill ferdige mål fra materialets bredde

Målet på en synlig flate, lengden på et ben i profilen og et tilskjæringsmål er forskjellige opplysninger. Oppgi hva du faktisk har målt, og la produsenten avklare hvordan knekk og omlegg skal tas med. Unngå å sende et samlet breddeanslag uten en profilskisse.

Vis også hvor underlaget begynner og slutter. Hvis målet er tatt på et gammelt beslag, bør det stå om det gamle passer eller om en feil skal rettes. Avtal hvem som kontrollerer målene på stedet før produksjon starter.

Ender, hjørner og synlig side må beskrives

En rett profillengde sier ikke hvordan delen avsluttes ved en vegg, et hjørne eller et vindu. Vis hvilke ender som skal formes, og hvilke lengder som skal skjøtes. Be om at montøren avklarer detaljene som skal lede vannet videre.

Skriv produsent/materiale og nøyaktig overflate eller farge når dette er kjent. Ved fargebelagt metall er det nyttig å markere synlig side i skissen. Hvis flere deler speilvendes, bør de få hvert sitt delenummer og en tydelig retning, slik at høyre og venstre ikke blandes.

Bestilling og montering kan være to leveranser

Avklar om tilbudet gjelder produksjon av løse deler eller ferdig montering. Hvem tar kontrollmål, hvem henter, og hvem har ansvar for tilpasning mot tak eller fasade? Et produksjonstilbud alene omfatter ikke automatisk demontering og tilbakeføring på huset.

Be om en bekreftet tegning eller bestillingsbeskrivelse som viser antall, materiale og delenumre. Ved levering bør delene kontrolleres mot beskrivelsen før montering. Ta vare på skissen sammen med dokumentasjonen for arbeidet, særlig når samme profil kan bli aktuell ved senere vedlikehold.

Eksempel: to like vinduer med ulike ender

Et vindu nær et hjørne kan trenge en annen avslutning enn et vindu midt på veggen. Nummerer dem som V1 og V2 på fasadebildet, og lag én skisse per variant. Oppgi antall av hver profil fremfor å bestille alle som én tilsynelatende lik lengde.

Hvis en side er vanskelig å måle fra bakken, merk målet som uavklart. Avtal befaring eller kontrollmåling fremfor å gjøre et usikkert anslag til et produksjonsmål. Det samme gjelder når kledning eller gamle beslag først må tas av for å se underlaget.

Dette er nyttig å ha klart

  • Oversiktsbilde og tverrsnitt som viser opp/ut.
  • Mål som er knyttet til bestemte ben i profilen.
  • Vinkler, ender, hjørner, skjøter og antall.
  • Materiale, overflate og markert synlig side.
  • Navngitt ansvar for kontrollmål og montering.

Spørsmål og svar

Er et bilde av det gamle beslaget nok?

Bildet er nyttig for å identifisere profilen, men viser sjelden alle mål og vinkler. Avklar også om det gamle skal kopieres eller om form og avslutning skal endres.

Kan jeg bestille etter omtrentlige mål?

Omtrentlige mål kan brukes til innledende avklaring. Merk dem som usikre og avtal hvem som lager og godkjenner produksjonsmålene før delen fremstilles.

Kilder og videre lesing

Veiledning og systemdokumentasjon. Valg av løsning må vurderes for det konkrete bygget.
